產品簡介

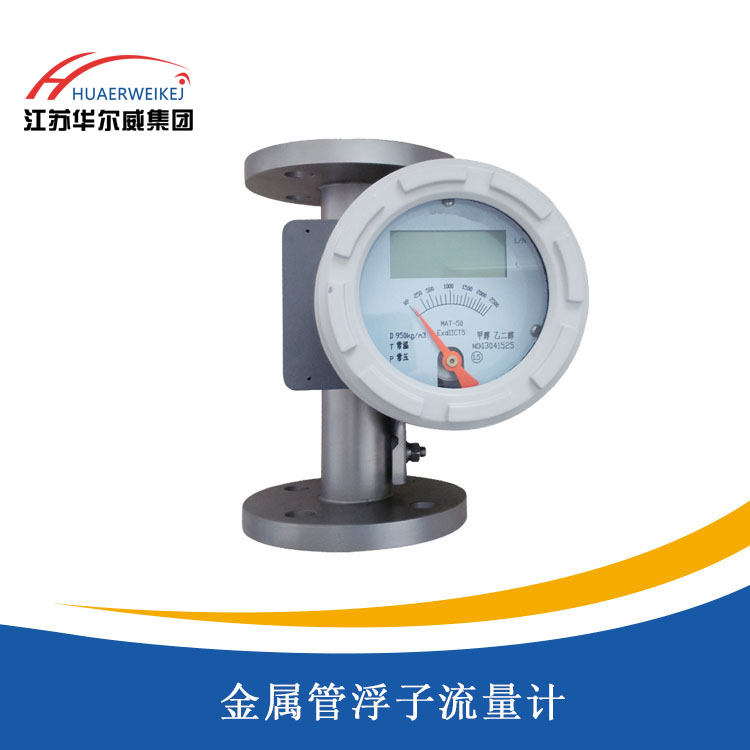

/  product introduction 金屬管浮子流量計采用變面積式測量原理，測量部件由一個錐形測量管和浮子組成，浮子能在錐形測量管中自由的上下移動，改變管道中的流通面積， 隨著流量大小的變化，浮子在測量管中的垂直位置也發生相應的變化，通鋼管過磁傳遞系統將浮子的位置傳遞到指示器的刻度盤上，指示流量值的大小。適用于測量液體，氣體。全金屬結構，有指示型、電遠傳型、耐腐型、高壓型、夾套型、防爆型。具有0-10mA，4-20mA的標準模擬量信號輸出和現場指示。累積，數字通訊，現場修改測量參數，不同的供電方式功能，帶有磁性過濾器和特殊規格品種。廣泛應用于，石油、化工、發電、制藥、食品、水處理等復雜，惡劣環境條件及各種介質條件的流量測量過程中。
1、技術參數

測量范圍	水：2.5～100000L/h
	空氣：0.07～3000m³/h
量程比	10:1（DN≤100mm）
	5:1 （DN≤100mm）
精度等級	標準型1.5級，特殊訂貨可達1.0級
最大工作壓力	DN15、DN25、DN40、DN50～4.0MPa
	DN80、DN100、DN150～1.6MPa
介質溫度	普通型：-40℃～100℃
	高溫型：-80℃～250℃
	內襯F46氟塑料：-40℃～+80℃，內襯PFTE-40℃～+120℃
環境溫度	指針式：-40℃～+65℃
	智能型：-25℃～+65℃
連接方式	法蘭連接、螺紋連接、卡箍連接
電氣接口	M20×1.5（特殊要求可做）
防護等級	IP65
防爆等級	本安：ExibIICT4(配LB987S安全柵)   隔爆：ExdIIBT4
介質粘度	DN15≤5Mpa.s  DN25～150≤5Mpa.s
測量管材質	304不銹鋼  316不銹鋼，304或316L不銹鋼內襯FTFE或F46
浮子材質	304或316（不銹鋼）；FTFE或F46

2、外形尺寸

口徑/壓力	尺寸	Φd3	Φk	Φd2	b	f	L	h
15/4.0	95	45	65	4xΦ14	16	2	250	85
25/4.0	115	68	85	4xΦ14	18	2	250	85
50/4.0	165	102	125	4xΦ18	20	3	250	85
80/1.6	200	138	160	8xΦ18	20	3	250	85
100/1.6	220	162	180	8xΦ18	20	3	250	85
125/1.6	250	188	210	8xΦ18	22	3	400	85
150/1.6	285	218	240	8xΦ22	22	3	400	85

1、選型表

管道口徑	結構形式		接液材質		附加結構
A	B	介質流向	C		D
DN15	Y10	下進上出	RRO	0Cr18Ni12Mo2Ti	F	防腐型
DN25	Y20	橫進橫出	RR1	1Cr18Ni9Ti	T	夾套型
DN50	Y30	同側進出	RP	（聚四氟乙烯）	Z	阻尼型
DN80	Y40	異側進出	Ti	（鈦合金）	G	高溫型
DN100	Y50	底側進出	RL	316L	Y	高壓型
DN125					B	防爆型
DN150

2、流量范圍

耐腐通徑	普通通徑	測量范圍		最大壓力損失
DN（mm）	DN（mm）	空氣20℃ m3/h	水（20℃）（L/h）	空氣（KPa）	水（KPa）
15	15	0.05-0.5	1.6-16	7	6.4
		0.07-0.7	2.5-25	7.1	6.5
		0.11-1.1	4.0-40	7.2	6.5
		0.18-1.8	6.0-60	7.3	6.6
		0.28-2.8	10-100	7.5	6.6
		0.40-4.0	16-160	8	6.8
		0.70-7.0	25-250	10.8	7.2
		1.00-10	40-400	10	8.6
		1.60-16	60-600	14	11.1
25			80-800		14
	25	3.00-30	100-1000	7.7	7
		4.50-45	160-1600	8.8	8
		7.00-70	250-2500	12	10.8
		11-110	400-4000	19	15.8
50			500-5000		16.2
	50	18-180	600-6000	8.6	8.1
		25-250	1000-10000	10.4	11
80		40-400	1600-16000	12.6	17
	80	50-500	2000-20000	15.5	6.3
100		75-750	2500-25000	17.2	8.1
	100	100-1000	4000-40000		9.5
125		160-1600	6000-60000		10
	125	250-2500	8000-80000		16
150			10000-100000		20
		300-3000	12-120m3/h		20
		400-4000	15-150m3/h		25

3、安裝規范
