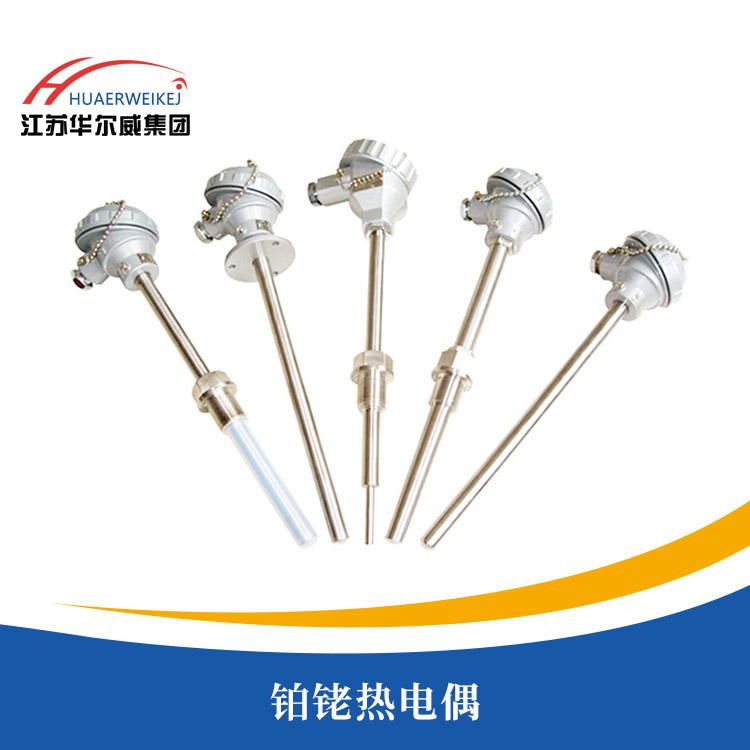

鉑銠熱電偶

發布時間：2021-01-17 19:56

產品概述

/ product introduction

HW-WR系列熱電偶是一種溫度傳感器，在化學工業自控系統中應用廣，通過溫度傳感器，可將控制對象的溫度參數變成電信號，傳遞給顯示、記錄和調節儀表，對系統實行檢測、調節和...

產品特點 技術參數 產品選型

訂購熱線：0517-86989966

產品簡介

/ product introduction

HW-WR系列熱電偶是一種溫度傳感器。在化學工業自控系統中應用廣，通過溫度傳感器，可將控制對象的溫度參數變成電信號，傳遞給顯示、記錄和調節儀表，對系統實行檢測、調節和控制。HW-WR系列熱電偶通常和顯示儀表、記錄儀表、電子計算機等配套使用，直接測量現場存在碳?xì)浠衔锏缺ǖ?～1300℃范圍內的液體、蒸汽和氣體介質以及固體表面溫度。

HW-WR系列熱電偶是一種感溫元件，是一種儀表。它直接測量溫度，并把溫度信號轉熱電偶換成熱電動勢信號, 通過電氣儀表（二次儀表）轉換成被測介質的溫度。熱電偶測溫的基本原理是兩種不同成份的材質導體組成閉合回路，當兩端存在溫度梯度時，回路中就會有電流通過，此時兩端之間就存在電動勢——熱電動勢，這就是所謂的塞貝克效應(Seebeck effect)。兩種不同成份的均質導體為熱電極，溫度較高的一端為工作端，溫度較低的一端為自由端，自由端通常處于某個恒定的溫度下。根據熱電動勢與溫度的函數關系，制成熱電偶分度表；分度表是自由端溫度在0℃時的條件下獲得的，不同的熱電偶具有不同的分度表。在熱電偶回路中接入第三種金屬材料時，只要該材料兩個接點的溫度相同，熱電偶所產生的熱電勢將保持不變，即不受第三種金屬接入回路中的影響。因此，在熱電偶測溫時，可接入測量?jī)x表，測得熱電動勢后，即可知道被測介質的溫度。

產品特點

/ product characteristic

1、產品特點
●多種防爆形式，防爆性能好；

●裝配簡單，更換方便；

●壓簧式感溫元件，抗振性能好；

●機械強度高，耐壓性能好；

●測量精度高；

●測量范圍大（－200℃～1300℃，特殊情況下－270℃～2800℃）；

●熱響應時間快；

●耐高溫可達2800度；

●使用壽命長。

2、工作種類

●隔爆型熱電偶；

●本安型熱電偶；

●鎧裝熱電偶；

●電站測溫專用熱電偶；

●煙道（風道）熱電偶等。

技術參數

/ technical parameters

1、溫度及允差

熱電偶類別	代號	分度號	最高溫度	測量溫度	允許偏差△t℃
鉑銠30-鉑銠6	WRR	B	0~1800	0-1600	±1.5℃或±0.25%t
鉑銠10-鉑	WRP	S	0~1600	0-1300	±1.5℃或±0.25%t
鎳鉻-鎳硅	WRN	K	0~1300	0-1100	±2.5℃或±0.75%t
鎳鉻-銅鎳	WRE	E	0~800	0-800	±2.5℃或±0.75%t

2、型號規格

型號	分度號	測溫范圍℃	保護 管材料	熱響應時間	規 格
					d	L x l
WRP-130 WRP2-130		0-1300	高鋁質	＜ 150S	Φ16	300x150 350x200 400x250 450x300 550x400 650x500 900x750 1150x1000 1650x1500 2150x2000
WRP-131 WRP2-131				＜ 360S	Φ25
WRQ-130 WRQ2-130	R	0-1300		＜ 150S	Φ16
WRQ-131 WRQ2-131				＜ 360S	Φ25
WRR-130 WRR2-130		0-1600	剛玉管	＜ 150S	Φ16
WRR-131 WRR2-131				＜ 360S	Φ25

產品選型

/ product selection

W	溫度儀表
	R	熱電偶
		感溫元件材料			分度號
		M鎳鉻硅-鎳硅			N
		N鎳鉻-鎳硅			K
		E鎳鉻-銅鎳			E
		F鐵-銅鎳			J
		C銅-銅鎳			T
		P鉑銠10-鉑			S
		Q鉑銠13-鉑			R
		R鉑銠30-鉑6			B
			偶絲對數
			無	單支
			2	雙支
				安裝固定形式
				1	無固定裝置
				2	固定螺紋
				3	活動法蘭
				4	固定法蘭
				5	活絡管接頭式
				6	錐形固定螺紋式
					接線盒形式
					0	無接線盒
					2	防噴式
					3	防水式
					4	防爆式
						保護管直徑
						0或者1	Φ10、Φ12、Φ14、Φ16、Φ18、Φ20、Φ22、Φ25等等
							工作端形式
							G	變截面

W	R	N	2	1	3	0	G	舉例
