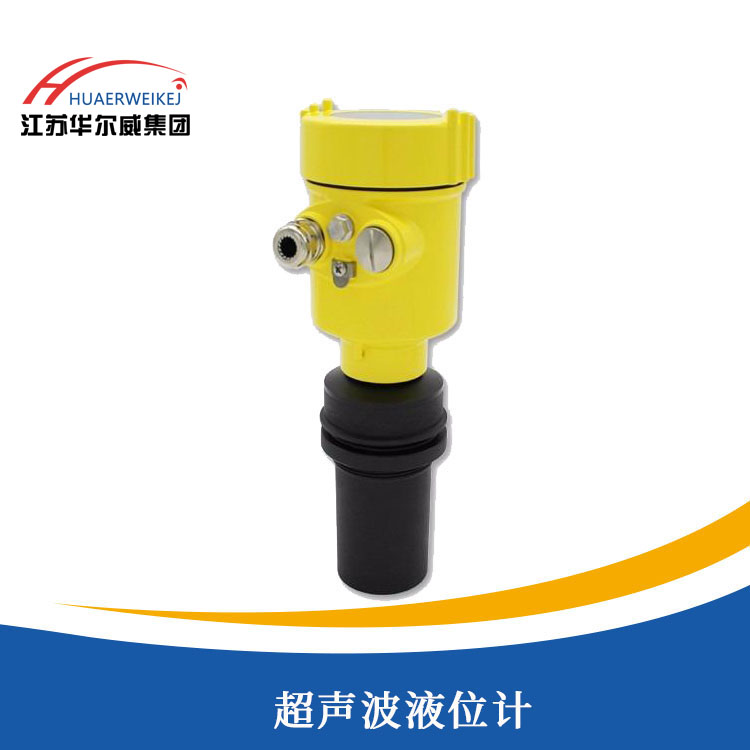

超聲波液位計

發布時間：2021-01-17 19:39

產品概述

/ product introduction

超聲波液位計是由高性能的微處理器處理信號的數字式物位儀表。在測量中，超聲波脈沖由傳感器（換能器）發出，聲波經物體表面反射后被同一傳感器接收，由接收電路，濾波電路，...

產品特點 技術參數 產品選型

訂購熱線：0517-86989966

產品簡介

/ product introduction 超聲波液位計是由高性能的微處理器處理信號的數字式物位儀表。在測量中，超聲波脈沖由傳感器（換能器）發出聲波經物體表面反射后被同一傳感器接收，由接收電路，濾波電路，包絡電路，轉換成處理器可識別的電信號，處理器記錄下超聲波發射和接收之間的時間，從而計算出傳感器到被測物體的距離。由于采用非接觸的測量，被測介質幾乎不受限制，可廣泛用于各種液體和固體物料高度的測量。超聲波液位計具有安全、清潔、精度高、壽命長、穩定可靠、安裝維護方便等特點，適用酸、堿、鹽、防腐、高溫等各種領域。超聲波液位計可通過4～20mA或RS485(Modbus協議或其他定制協議)連接到顯示表或各種DCS系統中，為工業的自動化運行，提供實時的液位數據。

產品特點

/ product characteristic

●精度高，液位精度達到0.3％，能夠抗各種干擾波。

●儀表的所有輸入、輸出線均具有防雷、防短路的保護功能。

●采用表面貼裝技術，提高儀器可靠性。

●自動功率調整、增益控制、溫度補償。

●超聲波液位計是一種非接觸式儀表，不跟液體直接接觸，因此故障率低。

●采用波形計算技術，提高儀表的測量精度。

●具有干擾回波的抑止功能保證測量數據的真實。

●16位D/A轉換，提高電流輸出的精度和分辯率。

●傳感器采用四氟乙烯材料，可用于各種腐蝕性場合。

●多種輸出形式：可編程繼電器輸出、高精度4-20mA電流輸出、RS485/RS232數字通信輸出。

技術參數

/ technical parameters

功能	一體型	分體型
量程	5米;10米;15米;20米;30米;40米;50米;60米;	5米;10米;15米;20米;30米;40米;50米;60米;70米;
測量精度	0.5%-1.0%	0.5%-1.0%
分辨率	3mm或0.1%（取大者）	3mm或0.1%（取大者）
顯示	中文液晶顯示	中文液晶顯示
模擬輸出	4線制4～20mA/510Ω負載 2線制4～20mA/250Ω負載	4～20mA/510Ω負載
繼電器輸出	可選配2組AC250V/8A 或DC30V/5A狀態可編程	（可選配）單通道為2組，雙通道是4組AC250V/8A或DC30V/5A狀態可編程
供電	標配24VDC 可選 220VAC+15% 50Hz	標配220VAC+15%50Hz 可選24VDC120mA 定做12VDC或電池供電
環境溫度	顯示儀表-20～+60℃，探頭-20～+80℃	顯示儀表-20～+60℃，探頭-20～+80℃
通信	可選485，232通信（廠家協議）	可選485，232通信（廠家協議）
防護等級	顯示儀表IP65，探頭IP68	顯示儀表IP65，探頭IP68
探頭電纜	無	可達100米，標配10米
探頭安裝	根據量程和探頭的選型	根據量程和探頭的選型
產品功耗	分體式用24V電源供電，不帶繼電器功耗是100mA，帶一個繼電器是要120mA，2路繼電器145mA,3路繼電器要170mA，4路繼電器要190mA. 具體功率如下：無繼電器是24×100mA=2.4W； 1路繼電器是24×120mA=2.9W；2路繼電器是24×145mA=3.5W； 3路繼電器是24×170mA=4.1W；2路繼電器是24×190mA=4.6W；
產品功耗	一體式四線制用24V電源供電，不帶繼電器功耗是80mA，帶一個繼電器是要105mA，2路繼電器130mA, 具體功率如下：無繼電器是24×80mA=1.9W； 1路繼電器是24×105mA=2.5W；2路繼電器是24×145mA=3.1W
產品功耗	一體式二線制用24V電源供電，不能帶繼電器，功耗是30mA。具體功率如下：無繼電器是24×30mA=0.72W；

產品選型

/ product selection

HW- CYW—	超聲波液位計
型式	A	一體式兩線制
	B	一體式三線制
	C	一體式四線制
	D	分體式四線制精簡型
	E	分體式四線制標準型
量程		4	L=4m
		6	L=6m
		8	L=8m
		10	L=10m
		12	L=12m
		15	L=15m
		20	L=20m
		30	L=30m
		40	L=40m
		客戶指定	L m
電源電壓			D	DC24V LCD液晶顯示
			E	DC24V LED數碼管顯示
			A	AC220V LCD液晶顯示
探頭加長				mm
