產品簡介

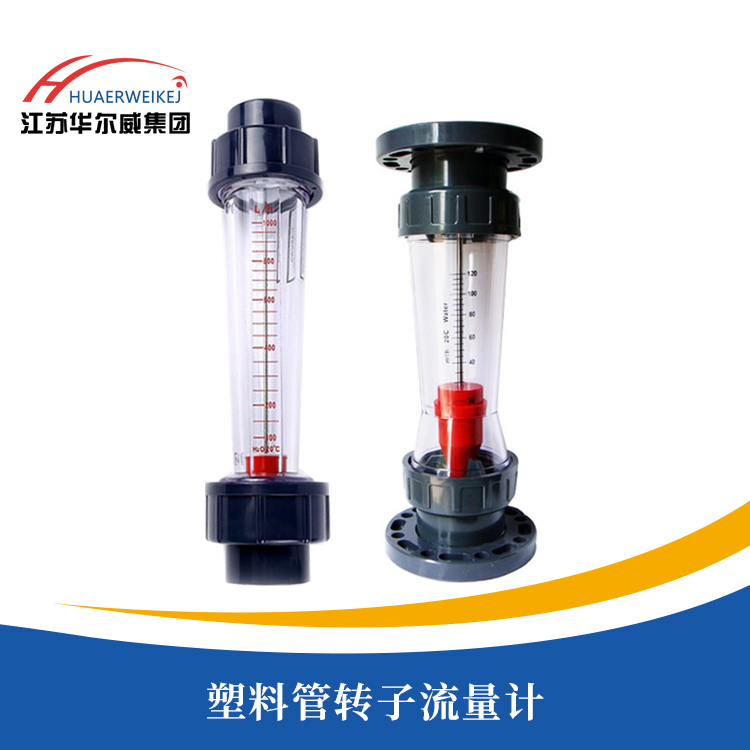

/  product introduction HW-LZS系列塑料管轉子流量計帶報警開關，當流量達到所設定的流量范圍就會輸出報警開關量信號，錐管主要部分均由AS，ABS塑料制成，有較好的耐腐性能，具有結構合理、體積小、重量輕、錐管不易破碎等特點。塑料管轉子流量計可廣泛應用于化工、環保、食品等工業部門。
●由AS，ABS塑料制成，有較好的耐腐性能；
●具有結構合理、體積小、重量輕、錐管不易破碎等；
●透明度高，讀數直觀，安裝維護簡單、方便；
●耐磨且耐腐蝕，可附有特定刻度標定尺寸；
●測量范圍以及測量管材料均已標注在測量管上；
1、技術參數

HW-LZS-限位報警塑料轉子流量計技術參數
公稱通徑	型號	測量范圍	允許被測介質狀況		精度
(mm)		短管型	溫度℃	壓力MPa
15	HW-LZS-15	5-50l/h	0-60	≤0.6	±5%
		10-100l/h
		16-160l/h
		25-250l/h
		40-400l/h
		50-500l/h
		60-600l/h
		100-1000l/h
25	HW-LZS-25	100-1000l/h
		160-1600l/h
		250-2500l/h
32	HW-LZS-32	0.4-4m3/h
		0.6-6m3/h
50	HW-LZS-50
		1-10m3/h
		1.6-16m3/h
65	HW-LZS-65	5-25m3/h
		8-40m3/h
		12-60m3/h
80	HW-LZS-80	5-25m3/h
		8-40m3/h
		12-60m3/h
100	HW-LZS-100	12-60m3/h
		18-90m3/h
		20-120m3/h
125	HW-LZS-125	25-150m3/h
		30-180m3/h
150	HW-LZS-150	12-60m3/h
		18-90m3/h
		20-120m3/h
		25-150m3/h
		30-180m3/h

2、安裝尺寸

HW-LZS塑料管轉子流量計外形安裝尺寸。
型號	尺寸			適用管道 (mm)
	短管型
	L	D1	D2
HW-LZS-15	202	20	45	15或20
HW-LZS-25	226	32	60	25或32
HW-LZS-32	288	40	74	32或40
HW-LZS-50	341	63	98	50或63
HW-LZS-65	430	75	122	65或75
HW-LZS-100	520	法蘭連接		100
HW-LZS-125	520	法蘭連接		125
