玻璃轉子流量計

發布時間：2021-01-17 19:06

產品概述

/ product introduction

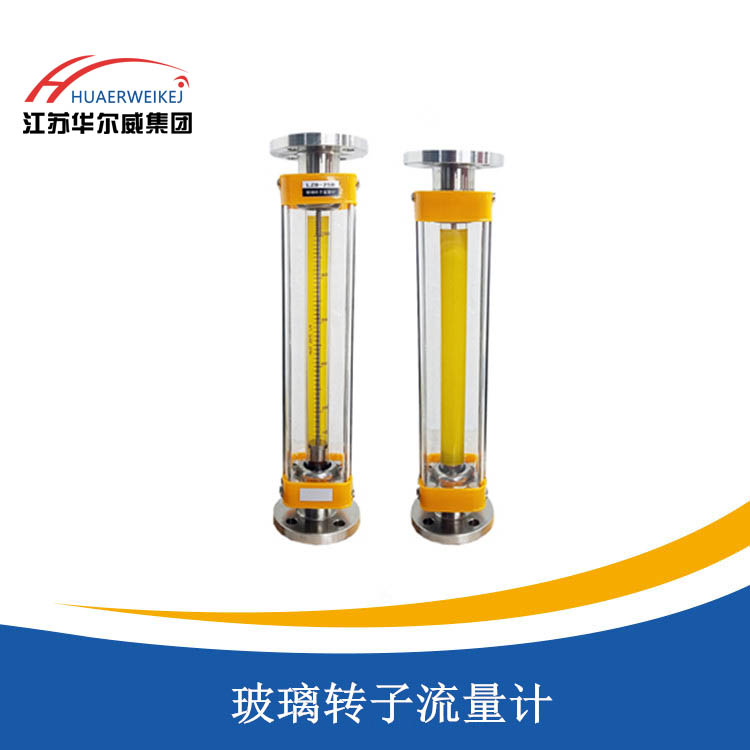

LZB-25玻璃轉子流量計是帶有透明錐管、能直接觀察介質流動狀態的指示型儀表，用來測量清潔、非混濁液體、氣體等單項介質的流量。廣泛應用于化工、石油、輕工、醫藥、化肥、環保...

產品特點 技術參數 產品選型

訂購熱線：0517-86989966

產品簡介

/ product introduction

1、簡介
LZB系列玻璃轉子流量計廣泛用于化工、石油、輕工、醫藥、環保、食品及計量測試、科學研究等部門，測量單相非脈動流體(液體或氣體)的流量。LZB-( )F/LZJ-( )F系列耐腐蝕玻璃轉子流量計有較強的耐腐性能，可檢測酸（氫氟酸除外），堿，氧化劑和其他腐蝕性氣體或液體的流量適用于化工，制藥造紙，污水處理等行業。
2、原理與結構

玻璃轉子流量計主要由一個自下而上擴大的玻璃錐管和一只隨流體流量大小上下移動的浮子組成（圖3）。

流體自下而上流經錐管時，流體動能在浮子上產生的升力S與浮力A之和等于浮子自身重力G時，浮子處于平衡，穩定在某一高度位置上，錐管上的刻度指示流體的流量值。玻璃轉子流量計讀數位置按圖4所示

LZB/LZB-（）F流量計的玻璃錐管分光滑內壁管（見圖5），通徑DN15以上玻璃轉子流量計，浮子通過導桿上下移動，保持穩定：LZJ/LZJ( )F系列玻璃轉子流量計玻璃錐管內壁有三條導向凸筋，使浮子保持穩定（見圖6）。通徑10以下的流量計采用軟管連接，配有針型流量計調節閥；通徑DN15以上玻璃轉子流量計采用法蘭連接。

產品特點

/ product characteristic

●采用先進工藝制造，其結構輕巧，外形美觀；

●可方便更換錐管和浮子；

●流量標尺清晰，調節靈敏；

●測量精度高、互換性能好；

●流量范圍寬、連接方式多；
●安裝維修方便等優點；
●適用于各行業的微小流量測量。

技術參數

/ technical parameters

●示值：流量計指示的容積流量值；

●型號規格：LZB/J系列、LZB/J-F系列；

●通徑：DN4～100；

●測量范圍：水 (20℃) 1L/h～100m3/h、氣 (101325Pa，20℃) 16L/h～3000m3/h；

●量程比：10∶1；

●準確度等級：1.5級，2.5級，4級，6級；

●公稱壓力：DN4~10 1.0MPa、DN15~50 0.6MPa、DN80~100 0.4MPa；

●工作溫度：≤120℃；

●連接方式：軟管、金屬管、法蘭(GB/T9119-2000)。

產品選型

/ product selection

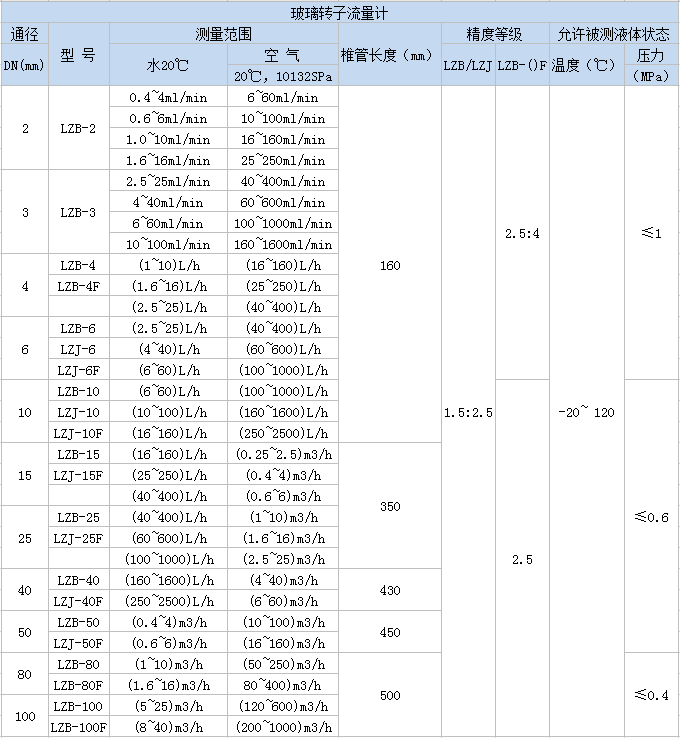

一、選型表

二、轉子/浮子流量計使用要求！

1、流量計使用時，應緩慢開啟上游閥門至全開，然后用流量計下游的調節閥調節流量。流量計停止工作時，應先緩慢關閉流量計上游閥門，然后再關閉流量計的流量調節閥。

2、使用時應避免被測流體壓力的急驟變化。

3、按圖1所示的浮子讀數邊讀邊數。

4、浮子的工作直徑（讀數邊）如有損傷，應重新標定。

5、使用中的流量計，如發現有滲漏，應均勻地緊固壓蓋螺栓（或壓緊帽），此時應避免過分緊固而夾碎錐管。若上述方法不行，一般是密封填料失效，應更換錐管密封填料。

6、更換密封填料、錐管或浮子時，先拆下外罩，小心均勻地松開壓螺栓（或壓緊帽），然后拆下支承板和上、下基座。在上述過程中，切勿用力過大，同時在拆下基座時要托住錐管，以免碰損錐管及浮子。

7、如錐管和浮子沾污、應及時清洗。

8、被測流體的狀態（密度、溫度、壓力、粘度等）與流量計分度狀態不同時，對示值進行修正。
