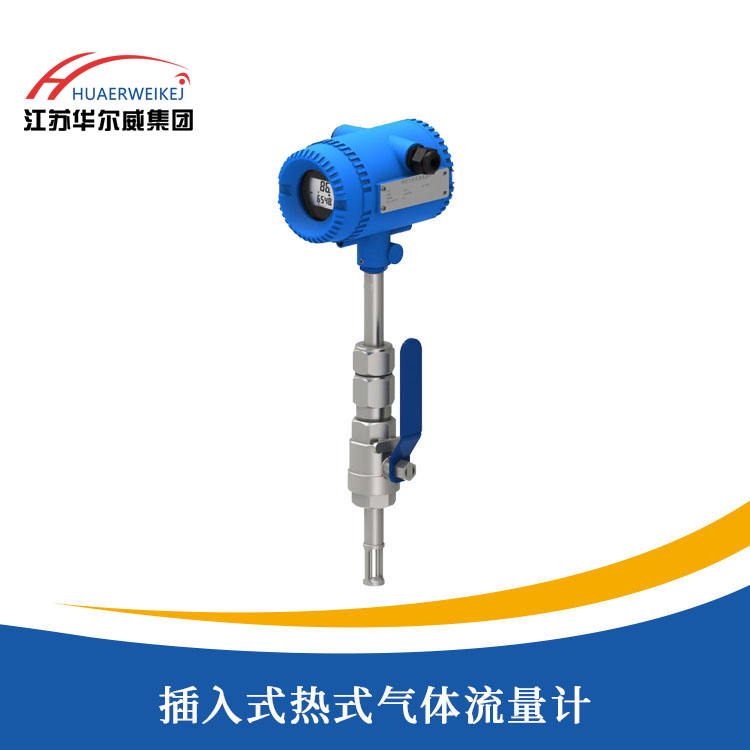

插入式熱式氣體流量計

發布時間：2021-01-17 19:08

產品概述

/ product introduction

插入式熱式氣體流量計可用于過程控制領域。它無須溫壓補償，直接測出流體的質量流量。它的突出特點是：沒有活動部件；壓力損失??；量程比寬；精度高；可靠性高；安裝簡單，...

產品特點 技術參數 產品選型

訂購熱線：0517-86989966

產品簡介

/ product introduction

HW-RSL系列插入式熱式氣體流量計是利用熱傳導原理測量流體流量的儀表，該儀表采用恒溫差法對氣體質量流量進行準確測量。熱式氣體流量計具有體積小，數字化程度高，安裝方便，測量準確等優點，廣泛應用于壓縮空氣，瓦斯抽采，天然氣測量，曝氣測量，排放氣體監控，過程氣體控制等眾多領域。

HW-RSL系列熱式氣體流量計是氣體流量計量中儀表，區別于其它氣體流量計不需要進行壓力和溫度修正，直接測量氣體的質量流量，一支傳感器可以做到量程從低到高量程。它適合單一氣體和固定比例多組份氣體的測量。該產品依據的原理是流體吸收熱的速度直接與質量流量相關。移動的氣體分子撞擊熱電阻時吸收帶走熱量，流率越大，接觸熱電阻的分子越多，吸收的熱量越多，熱吸收與某種氣體的分子數，熱學特性和流動特性有關，利用這一原理并依托大量的先進技術，我們開發出了可靠性高、抗污染、性能穩定的氣體質量流量計。

產品特點

/ product characteristic

●測量氣體質量流量，無需溫度、壓力補償；

●量程比大，測量流速范圍：0.1Nm/s～100Nm/s；

●無壓力損失，適用已知截面積的任意形狀管道；

●耐腐蝕型傳感器，適合測量腐蝕性氣體；

●全量程段的專家算法，特別適合大口徑測量保證了測量的準確度，適于貿易結算；

●可以的完成工藝管道的檢漏及設備工作、；

●施工量小，由于采用插入式結構，可以在線安裝和維護；

●基地式儀表可以就地顯示和帶報警控制。

技術參數

/ technical parameters

1、技術參數

性能	技術參數
精度	±1.5%
重復性	±0.2%
量程上限	100Nm/s
量程下限	0.5Nm/s
適用管徑范圍	φ15-φ2000
適用流量范圍	0-5000m3/h（φ250空氣）
適用壓力范圍	<2Mpa <10Mpa
適用介質溫度范圍	-30-200℃、0-400°
適用介質	適用材質乙炔氣除外干燥氣體，包括腐蝕性氣體。
傳感器直徑	Φ18	插入式傳感器探桿外徑	φ18（標準）開孔尺寸20-25mm
傳感器材料	316L、陶瓷
探桿材料(保護管)	1Cr18Ni9Ti、304不銹鋼、316L
變送器外殼材質	壓鑄鋁
儀表供電	AC220V DC18-32V
輸出	輸出4-20mA、脈沖、RS485（hart可選）
現場顯示	16字符 x 4行
供貨類型	分體結構或一體化結構
結構型式	結構型式插入式和管道式
報警	2路繼電器，3A/250V AC、3A/30V DC
防護等級	IP65、IP67
電纜出線孔	M20x1.5 / NPT1/2

2、流量范圍

管道內徑	最小流速（Nm/s）	最大流速（Nm/s）	最小流量(Nm3/h)	最大流量(Nm3/h)	正常流量范圍(Nm3/h)
10	0.1	100	0.028274334	28.27433385	0.5-14
15	0.1	100	0.063617251	63.61725116	0.3-40
20	0.1	100	0.113097335	113.0973354	0.5-75
25	0.1	100	0.176714587	176.7145866	0.85-100
32	0.1	100	0.289529179	289.5291786	1.5-200
40	0.1	100	0.452389342	452.3893416	2.5-340
50	0.1	100	0.706858346	706.8583463	4-500
65	0.1	100	1.194590605	1194.590605	6-700
80	0.1	100	1.809557366	1809.557366	9-1300
100	0.1	100	2.827433385	2827.433385	13-2000
125	0.1	100	4.417864664	4417.864664	24-3000
150	0.1	100	6.361725116	6361.725116	30-4000
200	0.1	100	11.30973354	11309.73354	55-7700
250	0.1	100	17.67145866	17671.45866	85-11000
300	0.1	100	25.44690047	25446.90047	125-16000
350	0.1	100	34.63605897	34636.05897	170-22000
400	0.1	100	45.23893416	45238.93416	240-30000
450	0.1	100	57.25552605	57255.52605	300-41000
500	0.1	100	70.68583463	70685.83463	350-50000
600	0.1	100	101.7876019	101787.6019	500-70000
700	0.1	100	138.5442359	138544.2359	700-100000
800	0.1	100	180.9557366	180955.7366	900-150000
900	0.1	100	229.0221042	229022.1042	1200-140000
1000	0.1	100	282.7433385	282743.3385	1500-200000
1500	0.1	100	636.1725116	636172.5116	3300-430000
2000	0.1	100	1130.973354	1130973.354	5500-770000

產品選型

/ product selection

HWRSL	熱式氣體質量流量計
公程通徑	-XXX	100表示DN100
安裝形式		G	管道式
		C	插入式	1		螺紋連接
				2		法蘭連接
公稱壓力			A	0~0.6MPA
			B	0~1.0MPA
			C	0~1.6MPA
			D	0~2.5MPA
			E	0~4.0MPA
			F	0~6.4MPA
			G	0~10MPA
			H	0~16MPA
工藝條件				0	普通
				1	防腐
				2	防爆
				3	高溫
輸入信號					A		無輸出
					B		4~20MA
					C		RS485 MODBUS
供電電源							1	220V AC
							2	24V DC
