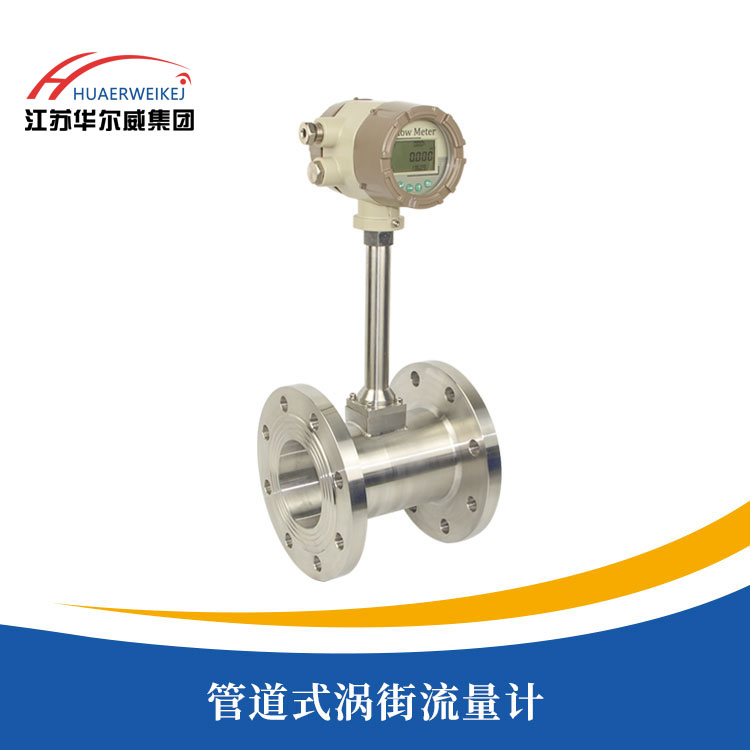

管道式渦街流量計

發布時間：2021-01-17 18:59

產品概述

/ product introduction

LUGB系列管道式渦街流量計主要用于工業管道中蒸汽介質流體的流量測量，其特點是壓力損失小，量程范圍大，精度高，在測量工況體積流量時幾乎不受流體密度、壓力、溫度、粘度等參...

產品特點 技術參數 產品選型

訂購熱線：0517-86989966

◎ 產品特點

★ 壓力損失小，運行費用低，更具節能意義。

★ 結構簡單，無可動部件，無磨損，無需機械維修。

★ 測量量程比寬，可達20:1，另有一種寬量程渦街量程比可達30:1（可擴展至40:1）。

★ 采用低功耗CPU中央處理器及液晶顯示器，采用微功耗設計，耗能低微，分電池供電就地型（電池可用2年）與電池供電遠傳型，也有外供電遠傳型，性能穩定可靠。

★ 電路高度集成，技術先進，電路無漂移、無自激，就地顯示溫度、壓力、瞬時流量、累積流量、密度、頻率等參數。可對被測介質進行溫壓補償。

★ 采用隱藏按鍵設計，密碼菜單管理，有效防止無關人員對儀表改動，儀表參數現場設定簡單。

★ 儀表設計數字脈沖輸出，也有兩線制4~20mA電流輸出。帶Hart協議。帶RS485通訊接口。

★ 特定的數據實時存貯功能，無論什么情況都能保證內部數據永不丟失。

★ 采用壓電晶體檢測元件，可靠性高，可在－20~400℃范圍內工作。

★ 具有管道法蘭式及法蘭夾持式，15~500mm；法蘭插入式，150~2000mm。

★ 防爆等級：ExdIICT6、ExiaIICT6。

★ 防護等級：一體式IP56/IP65/IP66、分體式IP67/IP68。

★ 精度等級：液體：優于0.5級，氣體：優于0.75級。

◎ 流量計規格表

規格型號	流量范圍（m3/h）			準確度（級）
規格型號	液體	氣體	蒸汽	準確度（級）
HWLUGB-15	0.45~5	3.2~42	3.2~42	液體±0.5% 氣體±0.75%
HWLUGB-20	0.8~8	5~74	5~74
HWLUGB-25	1.4~12	8.8~124	7~124
HWLUGB-32	2.0~20	l5~200	12~200
HWLUGB-40	3.2~36	23~300	18~300
HWLUGB-50	5~56	35~450	28~450
HWLUGB-65	8.2~96	63~820	50~820
HWLUGB-80	12.5~145	90~1200	75~1200
HWLUGB-100	20~224	142~1950	120~1950
HWLUGB-125	30~352	220~3000	175~3000
HWLUGB-150	44~512	320~4400	260~4400
HWLUGB-200	79~920	565~7800	440~7800
HWLUGB-250	140~1200	850~12400	720~12400
HWLUGB-300	175~2020	1250~17500	1020~17500
插入式流量計及有關參數值（插入式中心流速點）
HWLUGB-300	127~1650	1810~13500	1260~13500	液體±1.5% 氣體±2.5%
HWLUGB-400	226~2950	3250~23800	2250~23800
HWLUGB-500	353~4600	5560~37800	3500~37800
HWLUGB-600	510~6620	7320~54600	5100~54600
HWLUGB-800	910~11800	13200~96700	9100-96700
HWLUGB-1000	1450-18500	20100~151600	14500-151600
HWLUGB-1200	2050~25650	27500~209000	20500~209000
HWLUGB-1500	3200~40300	45500~335000	32000~335000
HWLUGB-2000	5600~71400	80200~608600	56000~608600

◎ 流量計選型表-管道式

HWLUGB	智能渦街流量計
公稱通徑	-A(DN15)、B(DN20)、C(DN25)、D(DN32)、E(DN40)、F(DN50)、G(DN65)、H(DN80)、I(DN100)、J(DN125)、K(DN150)、L(DN200)、M(DN250)、N(DN300)、O(DN350)、P(DN400)、Q(DN500)。例：L表示DN200?？筛鶕?jù)用戶要求特殊訂貨
額定壓力		A	PN6	1	150LB（2Mpa）
		B	PN10	2	300LB（5Mpa）
		C	PN16	3	600LB（11Mpa）
		D	PN25	4	900LB（15Mpa）
		E	PN40	5	1500LB（26Mpa）
		F	PN63	6	2500LB（42Mpa）
		G	PN100
		H	PN160
		I	PN250
		J	PN400
安裝形式		G	法蘭管道式
測量介質		L	液體
		G	氣體
		S	蒸汽
結構類型		E	一體式
		F	分體式	1	電纜長度5米
				2	電纜長度10米
				3	電纜長度15米
				4	電纜長度20米
				5	其他
檢測探頭		1	四片壓電陶瓷貼片
		2	兩片壓電陶瓷貼片
本體材質		H	哈氏合金C
		S	304不銹鋼
		L	316L不銹鋼
		N	其他材質
流量探頭材質		H	哈氏合金C
		S	304不銹鋼
		L	316L不銹鋼
		L1	316不銹鋼
		T	鈦
		Q	其他材質
旋渦發生體材質		H	哈氏合金C
		S	304不銹鋼
		L	316L不銹鋼
		L1	316不銹鋼
		T	鈦
		Q	其他材質
轉換器外殼材質		S	不銹鋼
		M	鋁合金
		Q	其他
精度等級		1	0.5級
		2	0.75級
		3	1級
		4	1.5級
信號輸出類型		A	4~20mA/RS485/脈沖
		H	4~20mA+HART
		G	4~20mA/RS485/GPRS（無線遠傳）
		Q	其他
補償方式		O	無補償
		W	單溫度補償
		P	單壓力補償
		H	溫壓補償
溫度		B	常溫（0-260℃）
		C	高溫（260-350℃）
		Q	特高溫（350--400℃）
防爆等級				0	無
				i	Ex db ia IIC T6 Gb
防護等級				5	IP56
				6	IP65/66
				7	IP67
				8	IP68
電氣接口				N	NPT1/2（F）
				M	M20x1.5（F）
				Q	其他
供電方式				A	內部電池供電
				B	電池與外24V雙供電
				C	24VDC單供電
				Q	其它
其他要求				-S	帶配對法蘭
					帶監檢報告
					脫脂處理
					其他
