1、產品簡介

水滴型雷達液位計，應用于測量強腐蝕液體、糊狀物和固體介質的距離及物位，與采用脈沖測量原理的雷達物位計相比，即使在多塵、泡沫、強腐蝕應用場合，也可以穩定可靠高精度的測量。水滴型雷達液位計工作頻段為24G26GHZ，是一種調頻連續波原理的非接觸式雷達，具有較強的信號處理能力，比傳統的雷達具有更強的測量有效性和重復性，可以測量液體、漿體或者固體的距離、液位和體積，與脈沖式雷達或者市場上的一般雷達相比有著許多它們不具備的特點。

2、工作原理

水滴型天線發射雷達波，經介質表面反射后被天線接收。使用的雷達原理是調頻連續波(FMCW)。調頻連續波(FMCW)雷達發出高頻波段的信號，在其測量范圍內，雷達波的頻率線性增高(稱之為掃頻)。雷達波的發射和接收對應著一個時間差t。而雷達和介質表面的距離d符合公式t=2×d/c，其中c為雷達波在介質表面上方的傳輸速度，即光速。通過比對反射波和當前發射波的頻率差，進行信號處理。該頻率差△f 和距離成正比，頻率差越大也就表明距離越大。經過快速傅立葉轉換(FFT)，頻率差Δf 被轉換成頻譜，并以此計算得出距離d；通過給定的罐高值，計算得出物位的高度。

●低維護，使用壽命長；

●高性能、高精度、高可靠性；

●天線尺寸小，便于安裝；

●非接觸雷達，無磨損；

●幾乎不受腐蝕、泡沫影響；

●幾乎不受大氣中水蒸氣、溫度和壓力變化影響；

●水滴型天線設計用于多塵和強腐蝕的環境；

●容器內的攪拌器、壓桿、進口、梯子和其他類似物體對信號質量無太大影響；

●測量有泡沫的液體液位有更的信號能更清晰地定位產品的真實表面；

●測量液面顫抖的液位，的信號和改進電路板使YR-RD99-DBXK4LMV能夠判斷顫抖液體的真實高度；

●嚴重粉塵環境對高頻物位計工作影響不大；

●波長更短，對在傾斜的固體表面有更好的反射；

●波束角小，能量集中，增強了回波能力的同時又有利于避開干擾物；

●測量盲區更小，對于小罐測量也會取得良好的效果；

●高信噪比，即使在波動的情況下也能獲得更優的性能；

●高頻率，是測量固體和低介電常數介質的最佳選擇。

●采用脈沖工作方式，導波雷達物位計發射功率低，可安裝于各種金屬、非金屬容器內，對人體及環境均無傷害。

●最大測量范圍：0-40m；

●測量精度:±3mm；

●測量盲區：法蘭以下0.4m；

●分辨率：1mm；

●發射角度：DN80 10°；

●輸出信號：四線制4-20mA+HART；

●溫度漂移：一般為50ppm/K ；

●儀表電源：DC24V；

●環境溫度：-40~70℃；

●電氣接口：M20×1.5；

●過程連接：DN80  PN16 ；

●天線：水滴型PTFE天線。

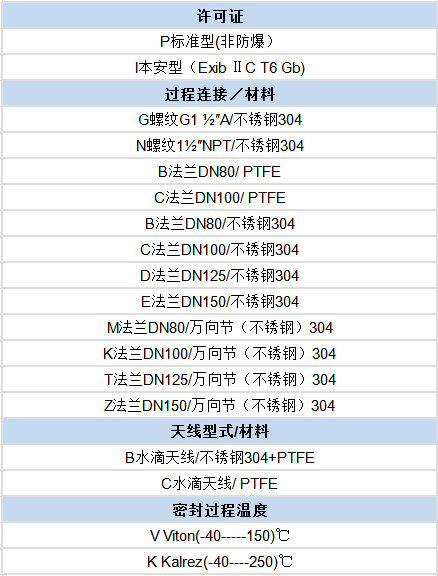

一、選型表

二、安裝要求

1、安裝在直徑的1/4處或1/6處，有足夠的安裝空間，避免安裝在強烈震動的環境中。

2、錐形罐頂部平面，可裝在罐頂正中間，可保證測量到錐形底部。



3、有料堆時天線要垂直對準料面。若料面不平，堆角大使用萬向法蘭來調整喇叭角度使喇叭盡量對準料面。
