1、產品簡介

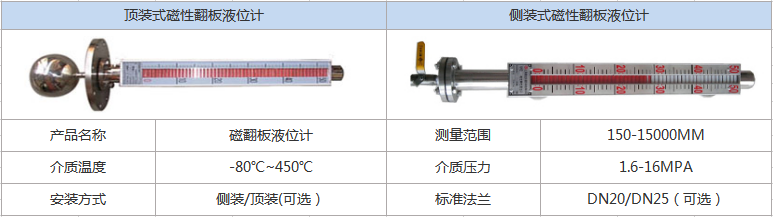

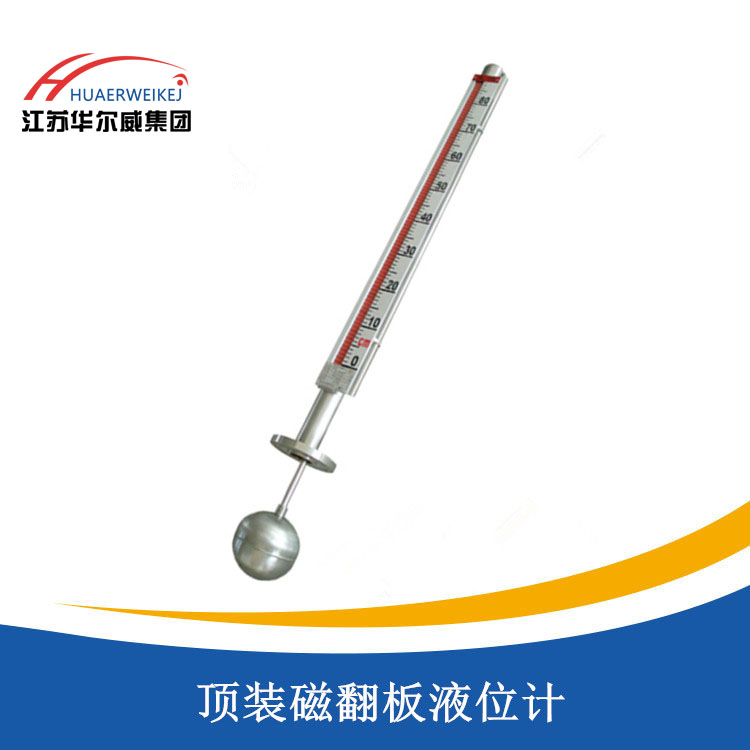

華爾威儀表的頂裝磁翻板液位計是應需集中控制而開發的另一種頂裝(底裝)型產品，具有現場指示清晰又能遠傳控制等優點。頂裝磁翻板液位計產品能廣泛應用于石油化工、化肥、醫藥、船舶、軍事等行業中的各種塔、罐、槽及球形容器上的液位指示。
2、工作原理：

頂裝式磁翻板液位計由本體(由上、下導管組成）、翻板箱（由紅、白雙色磁性小翻板組成）、浮子（由磁體、頂桿、浮筒組成）以及液位變送器等組成，其結構如圖1所示。工作原理為：容器內的浮筒（按不同介質和壓力針對），在下導管中隨液面高度的變化而上下浮動并通過頂桿使磁體在上導管內上下移動，促使本體外的翻板翻動并用紅、白顏色來指示液面高度,同時液位變送器將液位信號傳送至控制中心進行液位指示和控制,也可通過計算機進行集中監控。

●各種液體以及高溫、高壓、腐蝕性和易燃易爆介質液位的連續測量；

●現場指示、信號遠傳（4~20mA或HART）、一機多能；

●顯示器以紅色指示液位，直觀、醒目；

●測量范圍大、全過程測量無盲區；

●顯示器與被測介質隔離，安全、可靠；

●可選配報警器、變送器；

●獨特的顯示面板端蓋設計和玻璃封膠工藝，使整機防護等級達到IP66/67；

●配套的磁開關和干簧管遠傳變送器通過隔爆和本安的雙重防爆認證；

●采用304無縫不銹鋼管，經濟實用。

●測量范圍：0～5000mm；

●準  確  度：±10mm 、±16mm；

●翻柱直徑：10mm、16mm；

●公稱壓力：2.5MPa；

●介質密度：≥0.7g/cm3（特殊要求可達0.45g/cm3)；

●介質溫度：-20～+350℃；

●接液材質：不銹鋼304/316/316L及PP材質；

●介質粘度：≤2.0Pa.s；

●環境振動：頻率≤25Hz振幅≤0.5mm；

●跟隨速茺：≤0.05m/s；

●法蘭標準：HG20592～20635-97；

●報警器、遠傳裝置：技術參數和UHZ系列相同。

二、選用須知：

   1、 防腐型公稱壓力≤1.0MPa。

   2、 液位計有一定盲區，故在讀取液位高度時應加上盲區值補償(本廠液位計出廠時，標尺刻度零位已遷移 到實際值)。

   3、 液位計測量范圍不超過5米，否則影響液位計的穩定可靠、牢度等。

   4、 安裝連接法蘭，本液位計出廠的常用突面尺寸參考(HG21592-97)制造。
