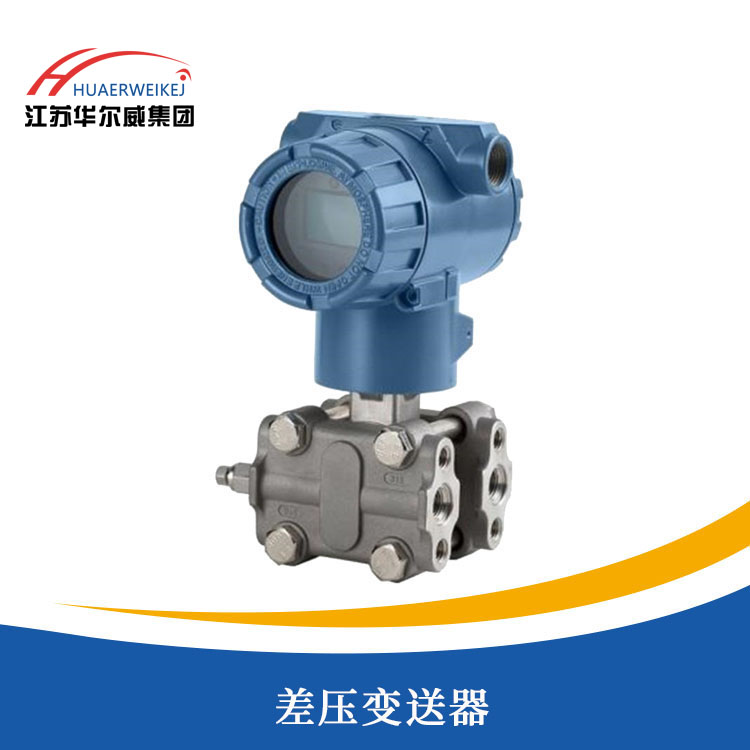

差壓變送器

發布時間：2021-01-17 19:52

產品概述

/ product introduction

HW3851差壓變送器用于測量液體、氣體或蒸汽的液位、密度和壓力，然后將其轉變成4～20mA DC信號輸出。智能型可與手操器相互通訊，通過它進行設定，監控或與上位機組成現場監控系統...

產品特點 技術參數 產品選型

訂購熱線：0517-86989966

產品簡介

/ product introduction HW3851差壓變送器用于測量液體、氣體或蒸汽的液位、密度和壓力，然后將其轉變成4～20mA DC信號輸出。智能型可與手操器相互通訊，通過它進行設定，監控或與上位機組成現場監控系統。差壓變送器是介質壓力通過隔離膜片和硅油傳遞給位于δ室中心的測量膜片，測量膜片是一張緊的彈性元件，隨它兩邊的壓力差產生相應位移，測量膜片的位移與差壓成正比，最大位移0.1mm，由它兩側的電容板檢測，再用電子線路把測量膜片和電容極板之間的差動電容轉換為二線制（4~20）mA DC輸出信號。

產品特點

/ product characteristic

●精度高，穩定性好；

●二線制4-20mADC；

●固體元件，接插式印刷線路板；

●小型化、重量輕、堅固抗震；

●量程、零點外部連續可調；

●采用16位計算機的智能變送器；

●正遷移可達500%，負遷移可達600%；

●阻尼可調，耐過壓；

●單向過載保護特性好；

●無機械可動部件維修工作量少；

●全系列統一結構，零部件互換性強；

●接觸介質的膜片材料可選；

●防爆結構，全天候使用；

●智能HART現場總線協議；

● 低壓澆鑄鋁合金殼體。

技術參數

/ technical parameters

一、性能參數

1、使用對象：液體、氣體和蒸汽；

2、測量范圍：0-0.06kPa至0-40MPa；

3、輸出信號：4-20mA DC；

4、12-45VDC，一般為24VDC；

5、負載特性：與供電電源有關，在某一電源電壓時代負載能力（負載特性），負載阻抗 RL與電源電壓VS關系式為：RL≤（VS-12）；

6、指示表：LCD液晶或者LFD數碼管顯示；

7、防爆:隔爆型dIIBT4 b:本質安全型 iaIICT6；

8、量程和零點：外部連續可調；

9、正負遷移：零點經過正遷移或負遷移后，量程、測量范圍的上限值和下限值，均不能超過測量范圍上限的**（智能型：量程比15:1）最大正遷移量為最小調校量程的500%；最大負遷移量為最小調教量程的600%；

10、溫度范圍：放大器工作溫度范圍：-29～+93℃（LT型為-25～+70℃）灌充硅油的測量元件：-40～+104℃ 法蘭式變送器灌充高溫硅油時：+15～+315℃，普通硅油：-40～+149℃；

11、靜壓：1、4、10、25、32MPa；

12、溫度：相對濕度為0～**RH；

13、容積變化量：＜0.16cm3；

14、阻尼（階躍響應）：充硅油時，一般在0.2s到1.67s之間連續可調。

二、技術參數

（不帶遷移，在標準工作條件下，充硅油，316不銹鋼隔離膜片）

1、準確度：±0.1%（智能型）、±0.25%、±0.5%；

2、死區：無（≤0.1%）；

3、穩定性：六個月內不超過最大量程的基本誤差值；

4、振動影響：在任意軸上，振動頻率為200Hz；

5、電源影響：小于輸出量程的0.005%V；

6、負載影響：電源如果穩定，則負載沒有影響；

7、安裝位置影響：最大可產生0.24kPa 的零點誤差。

產品選型

/ product selection

1	0-1～6KPa
2	0-6～40KPa
3	0-40～200KPa
4	0-0.16～1MPa
5	0-0.4～2.5MPa
6	0-1.6～10MPa
	代號	功能
	E	普通模擬型(輸出:4～20mA)
	G	常規智能型(輸出:4～20mA)
	S	標準智能型(輸出:4～20mA帶HART總線協議)
		代號	結 構 材料
			法蘭接頭		排氣/排液閥	隔離膜片	灌充液體
		22	316不銹鋼		316不銹鋼	316不銹鋼	硅油
		23	316不銹鋼		316不銹鋼	哈氏C-276
		24	316不銹鋼		316不銹鋼	蒙乃爾
		25	316不銹鋼		316不銹鋼	鉭
			代號	靜壓MPa
			B	4
			C	10
				代號	精度
				Q1	0.2%FS
				Q2	0.5%FS
					代號	電氣連接頭
					L1	M20X1.5內螺紋
					L2	1/2NPT內螺紋
						代號	附加選項
						M1	0～100%線性指示表頭
						M3	數字顯示表頭
						B1	2″管裝彎支架
						B2	墻裝/板裝彎支架
						B3	2″管裝平支架
						D0	泄放閥在壓力室中部
						D1	側面泄放閥在壓力室上部
						D2	側面泄放閥在壓力室下部
						C0	1/2″錐管內螺紋接頭
						C1	1/2″引壓接頭及后部焊接引壓管φ14
						C2	丁字形螺紋接頭M20X1.5
						d	隔爆型EXd ⅡCT5
						I	本安型EXiaⅡ CT6
