雷達液位計
產品概述
/ product introduction雷達液位計具有低維護,高性能、高精度、高可靠性,使用壽命長等優點。在與電容,重錘等接觸式儀表相比較,具有無可比擬的優越性。微波信號的傳輸不受大氣的影響,所以它可以...
產品簡介
/ product introduction 雷達液位計具有低維護,高性能、高精度、高可靠性,使用壽命長等優點。在與電容,重錘等接觸式儀表相比較,具有無可比擬的優越性。微波信號的傳輸不受大氣的影響,所以它可以滿足工藝過程中揮發性氣體、高溫、高壓、蒸汽、真空及高粉塵等惡劣環境的要求。雷達液位計適用于高溫、高壓、真空、蒸汽、高粉塵及揮發性氣體等惡劣環境,可對不同料位進行連續測量。產品特點
/ product characteristic
●低維護,使用壽命長;
●高性能、高精度、高可靠性;
●天線尺寸小,便于安裝;非接觸雷達,無磨損;
●高性能、高精度、高可靠性;
●天線尺寸小,便于安裝;非接觸雷達,無磨損;
●幾乎不受腐蝕、泡沫影響;幾乎不受大氣中水蒸氣、溫度和壓力變化影響;
●嚴重粉塵環境對高頻物位計工作影響不大;
●波長更短,對在傾斜的固體表面有更好的反射;
●波束角小,能量集中,增強了回波能力的同時又有利于避開干擾物;
●測量盲區更小,對于小罐測量也會取得良好的效果;
●高信噪比,即使在波動的情況下也能獲得更優的性能;
●高頻率,是測量固體和低介電常數介質的最佳選擇。

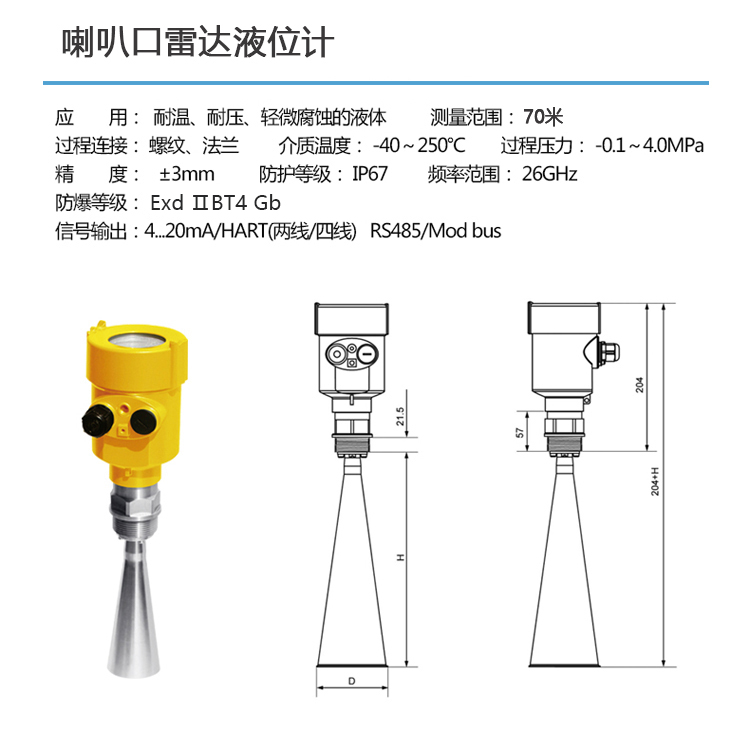

技術參數
/ technical parameters產品選型
/ product selection一、選型表
單元 | 雷達液位計參數 | ||||
防爆 |
P 標準型(非防爆型) I 隔爆型(Exd II BT4 Gb) |
||||
天線形式/材料 |
B 喇叭天線Φ76mm/不銹鋼304 C 喇叭天線Φ96mm/不銹鋼304 D 喇叭天線Φ123mm/不銹鋼304 |
||||
連接過程/材料 |
N 支架安裝 C 法蘭DN50 PN16C 不銹鋼 D 法蘭DN80 PN16C 不銹鋼 E 法蘭DN100 PN16C 不銹鋼 F 法蘭DN150 PN16C 不銹鋼 H 法蘭DN200 PN16C 不銹鋼 K 法蘭DN250 PN16C 不銹鋼 Y 特殊定制 |
||||
密封/過程溫度 |
V 普通密封/(-40~150)℃ K 高溫密封/(-40~250)℃ T高溫密封/(-60~450)℃ |
||||
電子單元 |
3 (4~20)mA/24VDC/HART兩線制 4 (4~20)mA/220VAC /四線制 5 RS485/Modbus |
||||
外殼/防護等級 |
L 鋁/IP67 G不銹鋼304/IP67 |
||||
電纜進線 |
M M20*1.5 N 1/2NPT |
||||
特殊約定 |
Y 特殊定制 |

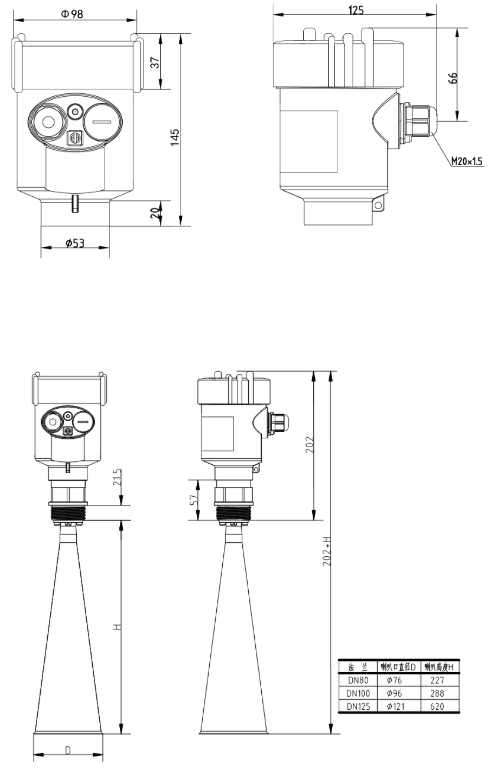

二、結構尺寸
三、安裝要求
1、安裝在直徑的1/4處或1/6處,有足夠的安裝空間,避免安裝在強烈震動的環境中。
2、錐形罐頂部平面,可裝在罐頂正中間,可保證測量到錐形底部。
3、有料堆時天線要垂直對準料面。若料面不平,堆角大使用萬向法蘭來調整喇叭角度使喇叭盡量對準料面!
