磁翻柱液位計

發布時間：2021-01-17 19:12

產品概述

/ product introduction

磁翻柱液位計由本體、磁翻柱（由紅、白雙色磁性小翻柱組成）、浮子、法蘭蓋等組成，用于各類液體容器的液位測量。也有主體內磁浮子隨液位的升降而上下運動，同時驅動主體外指...

產品特點 技術參數 產品選型

訂購熱線：0517-86989966

產品簡介

/ product introduction 磁翻柱液位計由本體、磁翻柱（由紅、白雙色磁性小翻柱組成）、浮子、法蘭蓋等組成，用于各類液體容器的液位測量。也有主體內磁浮子隨液位的升降而上下運動，同時驅動主體外指示內的雙色磁板翻轉，有液位時轉示紅色、無液位時轉示白色。紅色和白色之間的界線即代表液位高度。從而使液位指示顯得更加清晰。磁翻柱液位計可用于各種塔、罐、槽、球型容器和鍋爐等設備的介質液位檢測。磁翻柱液位計可以做到高密封，防泄漏和適用于高溫、高壓、耐腐蝕的場合。它彌補了玻璃板（管）液位計指示清晰度差、易破裂等缺陷，且全過程測量無盲區，顯示清晰、測量范圍大。

產品特點

/ product characteristic

●適用范圍廣、安裝形式多樣，適合任何介質的液位、界面的測量；

●被測介質與指示結構隔離，密封性能好，防泄露、適應高壓、高溫、腐蝕條件下的液位測量，可靠性高；

●集現場指示、遠傳變送、報警控制開關于一體且可自由調整，功能齊全　雙色指示帶夜光、連續直觀、醒目、測量范圍大，觀察方向可任意改變；

●耐振動性能好，能適應液位波動大的情況下工作　結構簡單，安裝方便，維護費用低；

●帶精美的磁鋼校正器，現場隨意校調技術參數。

技術參數

/ technical parameters

●測量范圍：300~12500mm；

●測量原理：浮力原理、磁耦合傳感技術；

●測量介質：各種液體及腐蝕、易燃易爆液體介質；

●本體材質：304 、316 、316L、 PP塑料；

●介質密度：0.49～1.99（g/cm3）；

●介質粘度： ≤0.019Pa.S；

●測量精度：±10mm；
●防護等級：IP66；
●防爆等級：ibⅡCT4（本安型）、dⅡBT4（隔爆型）；

●傳輸方式：現場顯示、報警、變送器輸出；

●連接方式：法蘭DN20、DN25（松套）；

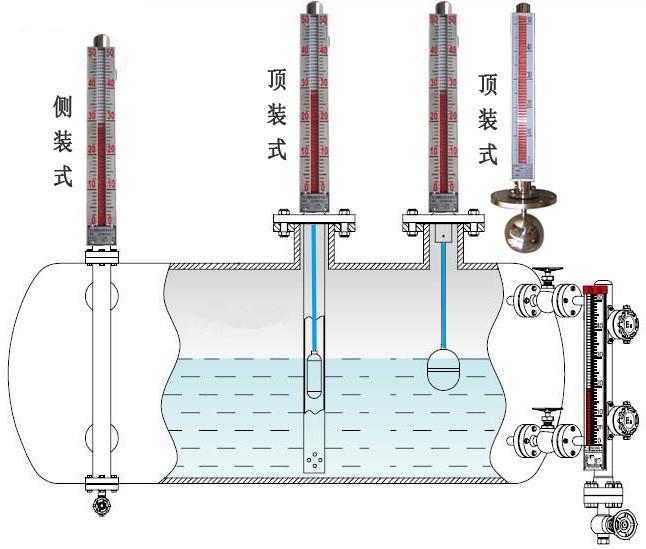

●安裝方式：側裝、頂裝。

產品選型

/ product selection

1、選型表

HW-UHZ	磁翻柱液位計
代號	顯示方式
	就地顯示
	就地顯示+4～20mA遠傳
	代號	安裝方式
	C	側裝式
	D	頂裝式
		代號	類型
		無	基本型
		W	保溫型
		J	防腐型
		S	防霜型
		Z	保溫防腐型
		Y	頂裝防腐型
			代號	報警控制
			0	無報警
			1	帶上限報警
			2	帶下限報警
			3	帶上下限報警
				代號	浮子材質		代號	本體材質
				P	不銹鋼		P	不銹鋼
				L	防銹鋁		L	防銹鋁
				T	鈦		T	鈦
				S	PVC塑料		S	PVC塑料
				F	氟塑包裹		F	氟塑管
							PF	內襯四氟
							PP	內襯丙烯
							PE	內襯乙烯
					代號	待標明的數據
					B1	標注法蘭標準、通徑、壓力等級
					B2	標注實際操作溫度
					B3	標注實際操作壓力
					B4	標注測量介質的密度
					B5	標注訂貨長度，或提供法蘭間距

2、安裝使用和維護

●首先查看液位計標牌數據與訂貨要求是否相符，距離液位計周圍200mm范圍內不得有勵磁鐵件及其它磁性物質，否則會影響液位計正常工作。
●液位計護導管和主體導管保持垂直

●液位計與容器之間應裝有截止閥，以便檢修及清洗時切斷物料。本體安裝垂直，最大偏角≤3°。測量范圍＞4m時在安裝使用過程中應增加中間支撐點。

●液位計進入運行前，應先打開上法蘭氣相閥，然后緩慢打開下法蘭液相閥，使介質緩慢的流入筒體讓翻柱（板）逐一跟蹤指示，并用調節螺釘調整好零液位。

●安裝完畢后，需對顯示器的翻柱用磁鋼引導一次使零位以上顯示紅色，零以下顯示白色。
