小巧型壓力變送器

發布時間：2021-01-17 19:48

產品概述

/ product introduction

產品特點 技術參數 產品選型

訂購熱線：0517-86989966

產品簡介

/ product introduction

小巧型壓力變送器壓力腔由不銹鋼單件結構加工而成，全金屬密封結構，傳感器采用微熔技術，產品結構特殊設計，整體數字化標定和溫度補償。產品適用于OEM客戶大批量應用，性價比高，可廣泛應用于對氣壓、液壓，甚至較惡劣的介質環境，如污水、蒸汽、輕的腐蝕性氣體和液體等工業或民用現場壓力監測，我們還為用戶提供特殊定制產品。

小巧型壓力變送器具有多種型號，多種量程，多種過程連接形式及材料?？蓮V泛用于石油、化工、電力、冶金、制藥、食品等許多工業領域，可適應工業測量的各種場合及介質，是傳統壓力表及傳統壓力變送器的理想升級換代產品，是工業自動化領域理想的壓力測量儀表。

產品特點

/ product characteristic

●體積小、重量輕，可在狹窄位置安裝使用；

●易操作、維護檢修方便；

●硅微熔技術，耐高溫、抗震；

●工作溫度范圍寬；

●316L不銹鋼機電一體化結構，經久耐用；

●集成化專用芯片，分立元件少，溫度特性好。

技術參數

/ technical parameters

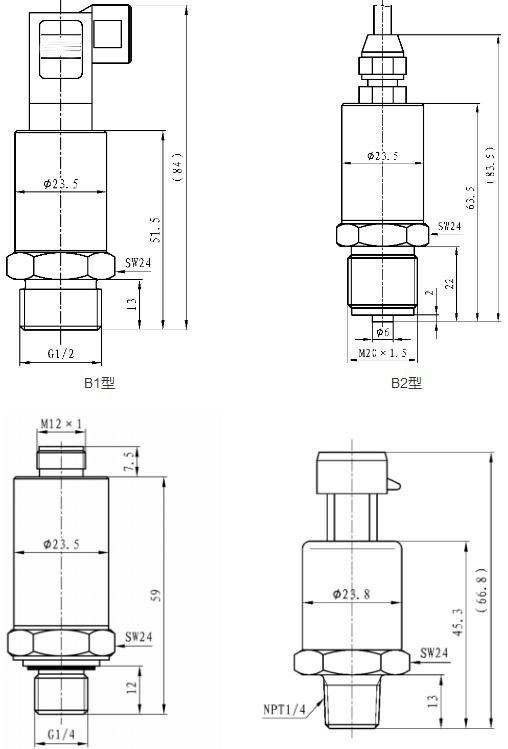

1、外形結構
小巧型壓力變送器(圖1)

2、電氣連接
小巧型壓力變送器(圖2)

3、技術參數

測量介質	氣體、液體、油等與316兼容的介質
測量形式及范圍	表壓（G）最大(0～60)MPa, 最小(0～0.5)KPa
	絕壓（A）最大(0～40)MPa, 最小 (0～5)KPa
	負壓（B） (-0.1～40)MPa, 最小(-0.2～0.2 )KPa
精度等級	0.1、 0.25、 0.5
過載能力	量程的2～5倍
長期穩定性	小于0.25%FS/年，小于0.5%FS/年
供電電源	15～36 VDC（標定電壓24VDC）
輸出信	(4～20)mA（二/三線制）、（0～10）MA (0~20）mA
輸出信	（0～5）V、（1～5）V、（0～10）V
顯示方式	指針表頭或數字顯示可選配
校準	通過調節電位器實現對零點、量程調節
校準	工作溫度：（-40～80）℃ 補償溫度：（-20～70）℃
工作溫度	-40～80℃ 補償溫度：-20～70 ℃
過程連接	M20×1.5外螺紋（Ф3內孔）或用戶注明
隔離膜片材料	316 不銹鋼
傳感器接口材料	1Cr18Ni9Ti
外殼材料	合金鋁
防護等級	IP65

產品選型

/ product selection

產品選型：小巧型壓力變送器
	量程（注明壓力量程范圍）
	G、表壓 A、正壓力 B、密封壓力 C、負壓
		膜片材料
		K、擴散硅（默認） T、陶瓷壓阻 P、陶瓷電容 Y、濺射薄膜高精度芯片
		E	輸出信號
			1、(0～5)VDC 2、二線制(4～20)mA(默認) 3、(0～10)mA 4、其它注明
			A	精度
				1、0.1 2、0.25 3、0.5
				C	過程連接方式
					1、外螺紋M20×1.5（默認） 2、外螺紋G1/2 3、外螺紋NPT1/2 4、 M27×2
					D	顯示方式
						1、無顯示（默認） 2、0～100%線性指示 3、LCD數字顯示(液晶) 4、LCD數字0～100%顯示（液晶） 5、LED數碼管顯示
						F	防爆等級
							1、標準型、不防爆（默認） 2、本安型（EXiaIICT4） 3、隔爆型（EXdIIBT4）選型說明： 1、防爆本安產品只能選用0～100%線性指示。 2.、如選用準確度為0.1%FS時，只能選用超穩定性擴散硅或陶瓷電容傳感器。
