HART475手操器

發布時間：2021-01-17 20:29

產品概述

/ product introduction

HART475手操器適合HART協議智能變送器的通訊操作，與HART275、HART375、HART475兼容，具有好的兼容性，可通訊1151，3051，EJA,ABB及流量方面的HART協議的進口儀表。兼容國產的各種智能變...

產品特點 技術參數 產品選型

訂購熱線：0517-86989966

產品簡介

/ product introduction HART475手操器（現場通訊器）適合與帶HART協議的智能變送器的通訊操作，與HART275、HART手操器（現場通訊器）兼容，具有好的兼容性，可通訊1151、3051、EJA、ABB智能變送器及流量方面的帶HART協議功能的進口儀表產品，兼容國產的各種智能變送器及流量產品。

產品特點

/ product characteristic

●全中文菜單顯示；

●符合HART協議要求，通過中文菜單提示輸入，操作簡單；

●本HART475手操器具有體積小，重量輕特點；

●配備可充電電池，自配直流充電器；

●可實時顯示變送器的壓力、電流、溫度及百分比等參數；

●可對變送器的主變量的單位進行修改（含15種單位選擇），以及顯示的單位；

●可讀寫變送器等設備的輸出方式?？煞譃榫€性、開方以及未知，一般默認為線性方式；

●可兼容電磁流量計、渦街流量計、金屬轉子流量計等帶HART的流量計；

●帶有信息自診斷及保護功能；

●低電壓報警顯示；

●格式化密碼保護功能；

●在線監控和通信，通信期間，調制信號不會中斷420mA DC信號；

●與采用HRAT通訊協議的所有儀表儀器使用。

技術參數

/ technical parameters

●微處理器：80MHZ；

●接口：3個4mm香蕉孔；
●內置內存(隨機存儲器)：32M ；
●紅外數據口：最大速率115kbs/s，距離最大30cm ；

●系統卡：1GB或者更高；
●工作環境：-10~50攝氏度；

●防護：IP51（正面）；

●擴展模塊：32M ；

●儲存：-20~55攝氏度（帶電池），-2060攝氏度（不帶電池）；

●鍵盤：25個鍵，4個操作鍵，12個字母鍵，4個肩頭，4個功能鍵和開關鍵；

●電池：可充電鋰離子電池，可使用20個小時，100240VAC充電；

●充電器：迷你DIN6芯插座；

●升級要求：winxp操作系統，光驅，能連接internet網 ；

●抗震：1m落地至混凝土地面沒有問題；

●重量：大約0.9KG，含電池；

●濕度：0~95%（無凝露）；

●顯示：1/4VGA（240320象素）彩色8.9cm觸摸屏，自動調光顯示。

產品選型

/ product selection

一、HART475手操器基本性能和功能

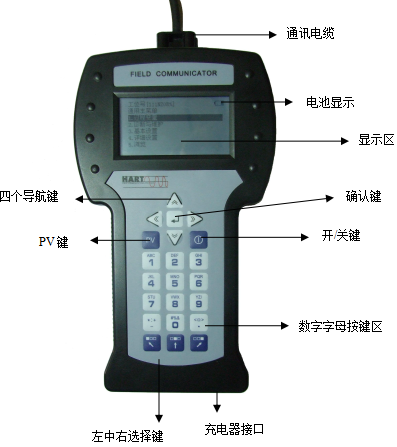

HART475手操器(圖1)

二、HART475手操器常見故障排除
1、開不開機

在使用過程中如果出現開不了機，即無法啟動現場通訊器，首先檢查電池。如若電池有電還是啟動不了，則有可能是現場通訊器的開關鍵已損壞。（注意：在使用過程當中請不要用堅硬的東西去觸碰現場通訊器的按鍵貼膜，以免造成損壞。）

2、通訊不上或通訊中斷

①若出現通訊不上，首先檢查HART回路中現場設備的電流和電壓。幾乎所有的現場設備都至少需要4mA和12VDC以維持正常運行。

②檢查回路中的阻抗，看回路中是否接入了250歐姆的外部阻抗。接入250歐姆電阻，將引線接入250歐姆電阻的兩端。再查看通訊是否正常。

③檢查接線端子和HART通訊線纜是否損壞。

④HART通訊受到控制系統的干擾。此時停止控制系統中的HART通訊，確認現場設備和通訊器之間的通訊。
