脈沖信號渦輪流量計

發布時間：2021-01-17 18:50

產品概述

/ product introduction

華爾威LWGY系列脈沖信號渦輪流量計是吸取了國內外流量?jī)x表技術經過優化設計，具有結構簡單、輕巧、精度高、復現性好、反應靈敏，安裝維護使用方便等特點的新一代渦輪流量計，廣泛...

產品特點 技術參數 產品選型

訂購熱線：0517-86989966

產品簡介

/ product introduction 華爾威LWGY系列脈沖信號渦輪流量計是吸取了國內外流量?jī)x表技術經過優化設計，具有結構簡單、輕巧、精度高、復現性好、反應靈敏，安裝維護使用方便等特點的新一代渦輪流量計，廣泛用于測量封閉管道中與不銹鋼1Cr18Ni9Ti、2Cr13及剛玉Al2O3、硬質合金不起腐蝕作用，且無纖維、顆粒等雜質，工作溫度下運動粘度小于5×10-6m²/s的液體，對于運動粘度大于5×10-6m²/s的液體，可對流量計進行實液標定后使用。若與具有特殊功能的顯示儀表配套，還可以進行定量控制、超量報警等，是流量計量和節能的理想儀表。

產品特點

/ product characteristic

●精度高，一般可達±1%、±0.5%，最高可達±0.2%；

●輸出脈沖頻率信號，適用總量計量及與計算機連接，無零點漂移，抗干擾能力強；

●可獲得很高的頻率信號（3～4kHz），信號分辨力強；
●重復性好，短期重復性可達0.05%～0.2%，正是由于具有良好的重復性，如經常校準或在線校準可獲得高的精確度，在貿易結算中是優先選用的流量計；

●范圍度款，中大口徑可達1:20，小口徑為1:10；

●結構緊湊輕巧，安裝維護方便，流通能力大；
●可制成插入型，適用于大口徑測量，壓力損失小，價格低，可不斷流取出，安裝維護方便；

●適用高壓測量，儀表表體上不必開孔，易制成高壓型儀表；

●專用型傳感器類型多，可根據用戶特殊需要設計為各類專用型傳感器，例如低溫型、雙向型、井下型、混砂專用型等。

技術參數

/ technical parameters

1、技術參數

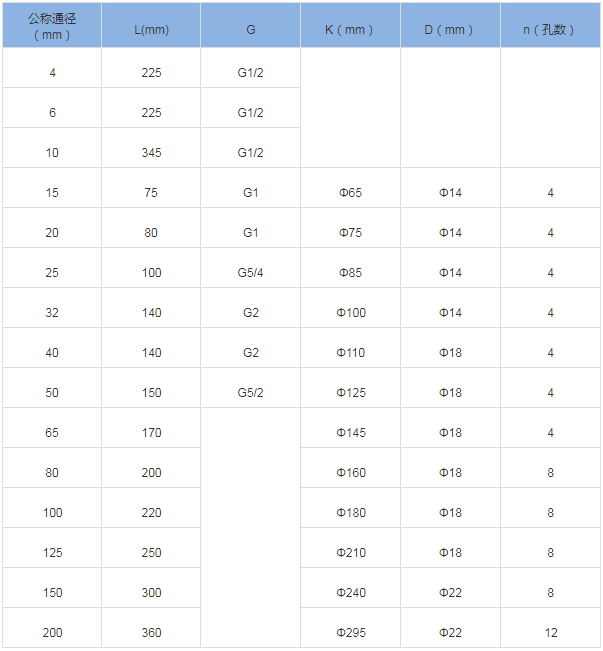

脈沖信號渦輪流量計(圖1)

2、測量范圍及工作壓力

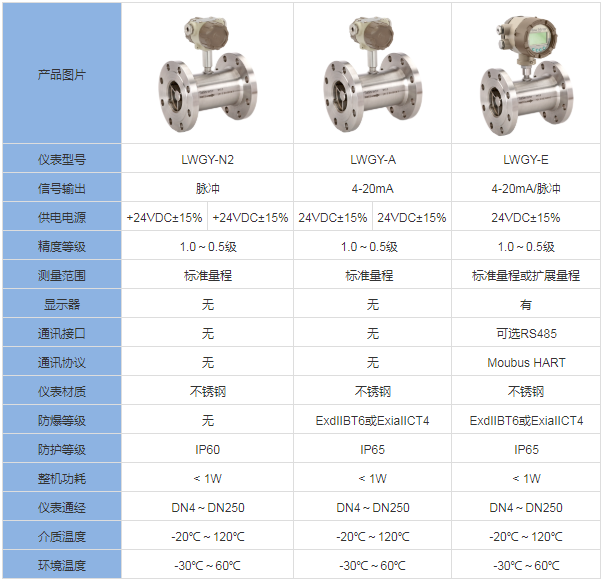

脈沖信號渦輪流量計(圖2)

產品選型

/ product selection

1、產品分類

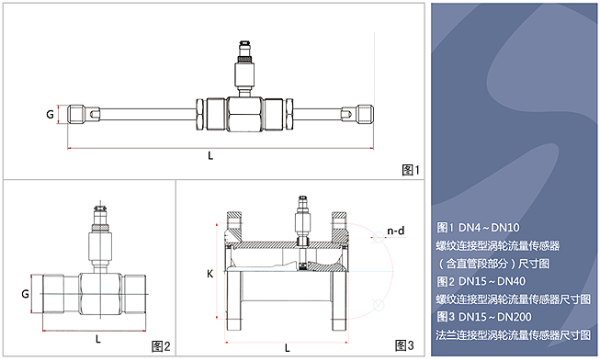

脈沖信號渦輪流量計(圖3)

2、脈沖信號渦輪流量計安裝

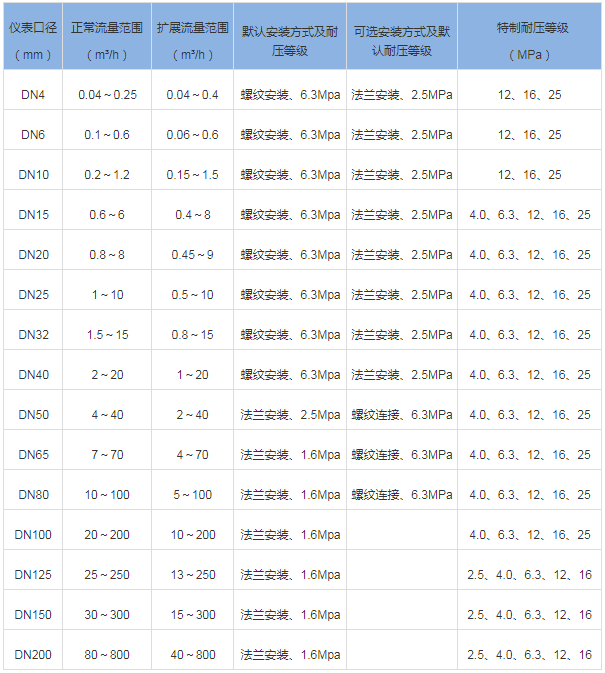

脈沖信號渦輪流量計(圖4)

①渦輪流量計在安裝時，應注意遠離外界電場、磁場，必要時應采取有效的屏蔽措施，以避免外來干擾。
渦輪流量計可水平、垂直安裝，垂直安裝時流體方向向上。液體應充滿管道，不得有氣泡。安裝時，液體流動方向應與傳感器外殼上指示流向的箭頭方向一致。
安裝時使管道內流體滿管，才能保證測量精準。

②流量計上游端至少應有10倍公稱通徑長度的直管段，下游端應不少于5倍公稱通徑的直管段，其內壁應光滑清潔，無凹痕、積垢和起皮等缺陷。
